Обгонная муфта CSK 25 (2RS) (P) (PP) (P-2RS) (PP-2RS) / UK 25 / BB 25

Економічні муфти загального призначення для легких умов застосування. Змащуються консистентним мастилом, що не вимагають технічного обслуговування. Установка на вал і в корпус із застосуванням шпонок або без них.
Тип: з підшипниковою опорою

Модель CSK представляет собой обгонную муфту эксцентрикового типа объединенную
с шарикоподшипником серии 62 (кроме типоразмеров 8 и 40).
Она опирается на подшипник, поставляется в смазанном виде с использованием консистентной смазки и защищена от проникновения частиц пыли размером более 0,3 мм. Рекомендуется использовать дополнительные уплотнения типа «nylos», особенно в случаях, когда рабочая температура превышает 50°C. Кроме того, можно использовать смазывание погружением в масляную ванну.
Передача крутного моменту забезпечується посадкою з натягом муфти міцний сталевий корпус з допуском N6 і на вал з допуском n6. З цієї причини початковий радіальний зазор підшипника приймається як C5.
Муфта CSK..2RS на 5 мм ширше, але вона оснащена манжетными ущільненнями для забезпечення стійкості до впливу бризок.

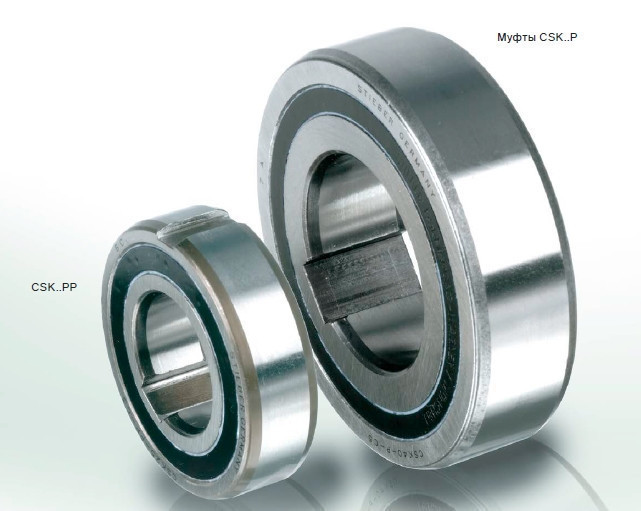

На додаток до основної конструкції моделі CSK тип CSK..P оснащений шпонковим пазом на внутрішньому кільці. Це дозволяє встановлювати дану муфту на вал з використанням шпоночного з'єднання з допуском k6. Зовнішнє кільце слід встановлювати з посадкою з натягом в жорсткий сталевий корпус з допуском N6.
Муфта CSK..PP має шпонковий паз і на внутрішньому, і на зовнішньому кільці. Рекомендовані установчі допуски: h6 на валу і H6 в жорсткому корпусі.


Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.
