- Код: HF1616
Обгонная муфта HF1616
89 ₴
Мінімальне замовлення — 100 шт.
Показати всі оптові ціни- +380 (99) 351-68-04Vodafone (Viber/Whatsapp/Telegram)
- +380 (99) 351-68-81Vodafone (Viber/Whatsapp/Telegram)
- +380 (96) 493-02-37Kievstar (Viber/Whatsapp/Telegram)

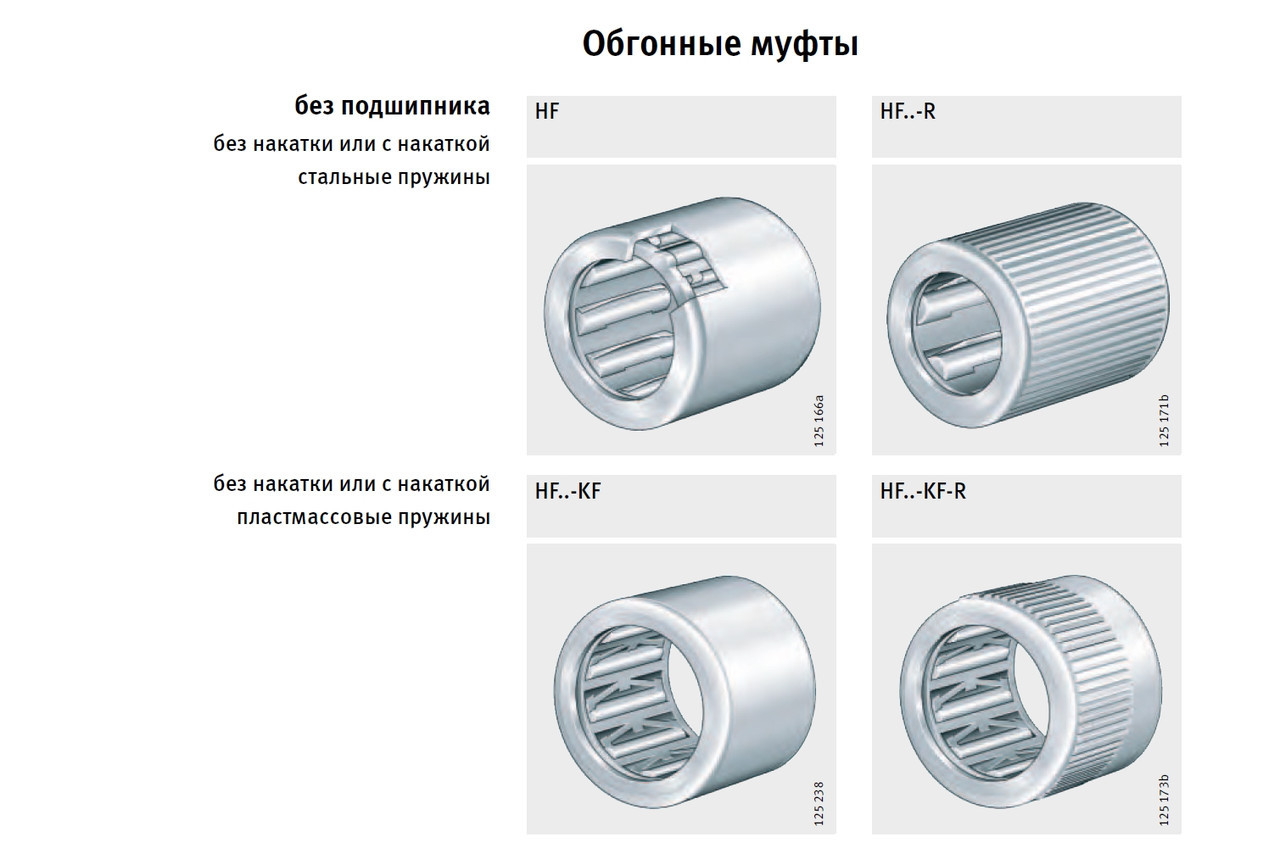

Малогабаритні обгінні муфти HF 1616 – це муфти вільного ходу, що складаються з тонкостінних штампованих зовнішніх кілець (гільз) з блокуючими виступами, пластмасових сепараторів, натискних пружин і голчастих роликів. Вони передають високі крутні моменти в одну сторону при особливо компактних радіальних розмірах.
Условием передачи крутящего момента является наличие жесткого корпуса. При этом величина передаваемого крутящего момента зависит от материала вала и корпуса, от твердости вала, от толщины стенок корпуса и от допусков вала и корпуса. При расчете крутящего момента следует учитывать максимальный момент привода и момент инерции ускоряемых масс.
Муфты конструктивного ряда HF не имеют встроенного подшипника и передают только крутящий момент и оснащаются стальными нажимными пружинами.
При использовании обгонных муфт без подшипника концентричность с осью вала должна быть обеспечена при помощи внешнего подшипника качения, в противном случае следует использовать муфты со встроенным подшипником.
Муфты конструктивного ряда HFL, благодаря интегрированным в них подшипникам скольжения или качения, способны воспринимать крутящие моменты и радиальные силы. Так же имеют стальные пружины.
Обгінні муфти поставляються без ущільнень, змащені літієвої мастилом. При температурах більше +70 °C слід змащувати маслом. Рівень масла слід вибирати таким, щоб муфта при горизонтальному розташуванні осі обертання в стані спокою була занурена в масло приблизно на 1/3.
При експлуатації обгонных муфт з підшипником ковзання значення твору фактичної частоти обертання n і радіальної навантаження Fr не повинно перевищувати зазначеного граничного значення (Fr · n)max.
Гранична частота обертання nGW дійсна при обертовому валу, частота nGA – при обертовому зовнішньому кільці.
Основні атрибути | |
---|---|
Країна виробник | Китай |
Вага | 0.014 кг |
Гарантійний термін | 12 міс |
Матеріал виробу | Сталь |
Габаритні розміри | |
Внутрішній діаметр. | 16 мм |
Висота | 16 мм |
Зовнішній діаметр | 22 мм |
Додаткові характеристики | |
Матеріал сепаратора | Вуглецева сталь |
Сепаратор | Так |
Стопорне кільце | Ні |
Користувацькі характеристики | |
Допустимий крутний момент | 20.5 Нм |
Гранична швидкість обертання, вал | 8500 об/хв |
Гранична швидкість обертання, зовнішня обойма | 7500 об/хв |
- Ціна: 89 ₴
- Мінімальне замовлення: 100 шт.
- Спосіб упаковки: Заводська упаковка - стрейч і картонна коробка, при великій партії-дерев'яна коробка або обрешітка.
