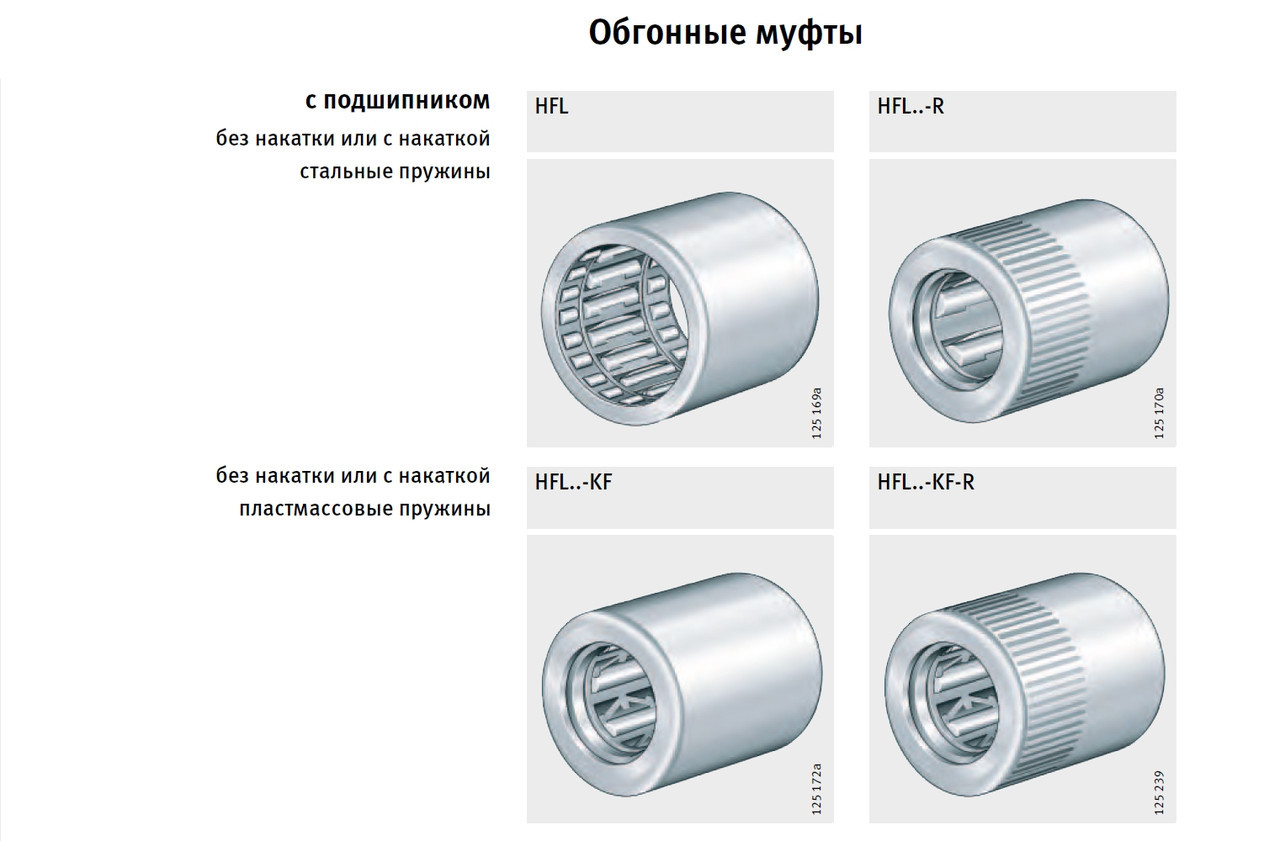

Обгонная муфта HFL0615

Малогабаритні обгінні муфти HFL 0615 – це муфти вільного ходу, що складаються з тонкостінних штампованих зовнішніх кілець (гільз) з блокуючими виступами, пластмасових сепараторів, натискних пружин і голчастих роликів. Вони передають високі крутні моменти в одну сторону при особливо компактних радіальних розмірах.
Умовою передачі крутного моменту є наявність жорсткого корпусу. При цьому величина переданого крутного моменту залежить від матеріалу валу і корпусу, від твердості валу, від товщини стінок корпусу і від допусків вала і корпуса. При розрахунку крутного моменту слід враховувати максимальний момент привода і момент інерції ускоряемых мас.
Муфти конструктивного ряду HF не мають вбудованого підшипника і передають тільки крутний момент і оснащуються сталевими натискними пружинами.
При використанні обгонных муфт без підшипника концентричність з віссю вала повинна бути забезпечена за допомогою зовнішнього підшипника кочення, в іншому випадку слід використовувати муфти з вбудованим підшипником.
Муфти конструктивного ряду HFL, завдяки інтегрованим в них підшипників ковзання або кочення, здатні сприймати крутні моменти і радіальні сили. Так само мають сталеві пружини.
Обгонные муфты поставляются без уплотнений, смазанные литиевой смазкой. При температурах свыше +70 °C следует смазывать маслом. Уровень масла следует выбирать таким, чтобы муфта при горизонтальном расположении оси вращения в состоянии покоя была погружена в масло приблизительно на 1/3.
При эксплуатации обгонных муфт с подшипником скольжения значение произведения фактической частоты вращения n и радиальной нагрузки Fr не должно превышать указанного предельного значения (Fr · n)max.
Гранична частота обертання nGW дійсна при обертовому валу, частота nGA – при обертовому зовнішньому кільці.
