Обгонная муфта FCB 35

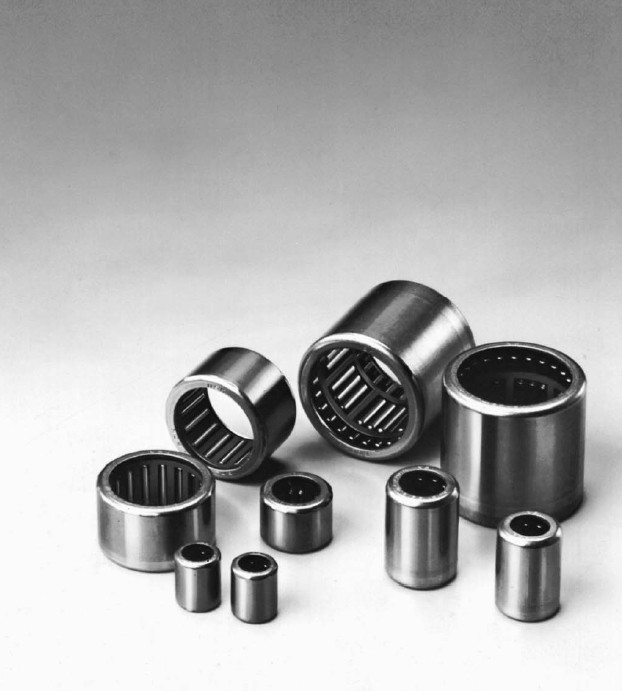

Малогабаритні обгінні муфти FCB-35 – це муфти вільного ходу, що складаються з тонкостінних штампованих зовнішніх кілець (гільз) з блокуючими виступами, пластмасових сепараторів, натискних пружин і голчастих роликів. Вони передають високі крутні моменти в одну сторону при особливо компактних радіальних розмірах.
Условием передачи крутящего момента является наличие жесткого корпуса. При этом величина передаваемого крутящего момента зависит от материала вала и корпуса, от твердости вала, от толщины стенок корпуса и от допусков вала и корпуса. При расчете крутящего момента следует учитывать максимальный момент привода и момент инерции ускоряемых масс.
Муфты конструктивного ряда FC / RC не имеют встроенного подшипника и передают только крутящий момент и оснащаются стальными нажимными пружинами.
При використанні обгонных муфт без підшипника концентричність з віссю вала повинна бути забезпечена за допомогою зовнішнього підшипника кочення, в іншому випадку слід використовувати муфти з вбудованим підшипником.
Муфти конструктивного ряду FCB / RCB, завдяки інтегрованим в них підшипників ковзання або кочення, здатні сприймати крутні моменти і радіальні сили. Так само мають сталеві пружини.
Обгінні муфти поставляються без ущільнень, змащені літієвої мастилом. При температурах більше +70 °C слід змащувати маслом. Рівень масла слід вибирати таким, щоб муфта при горизонтальному розташуванні осі обертання в стані спокою була занурена в масло приблизно на 1/3.
