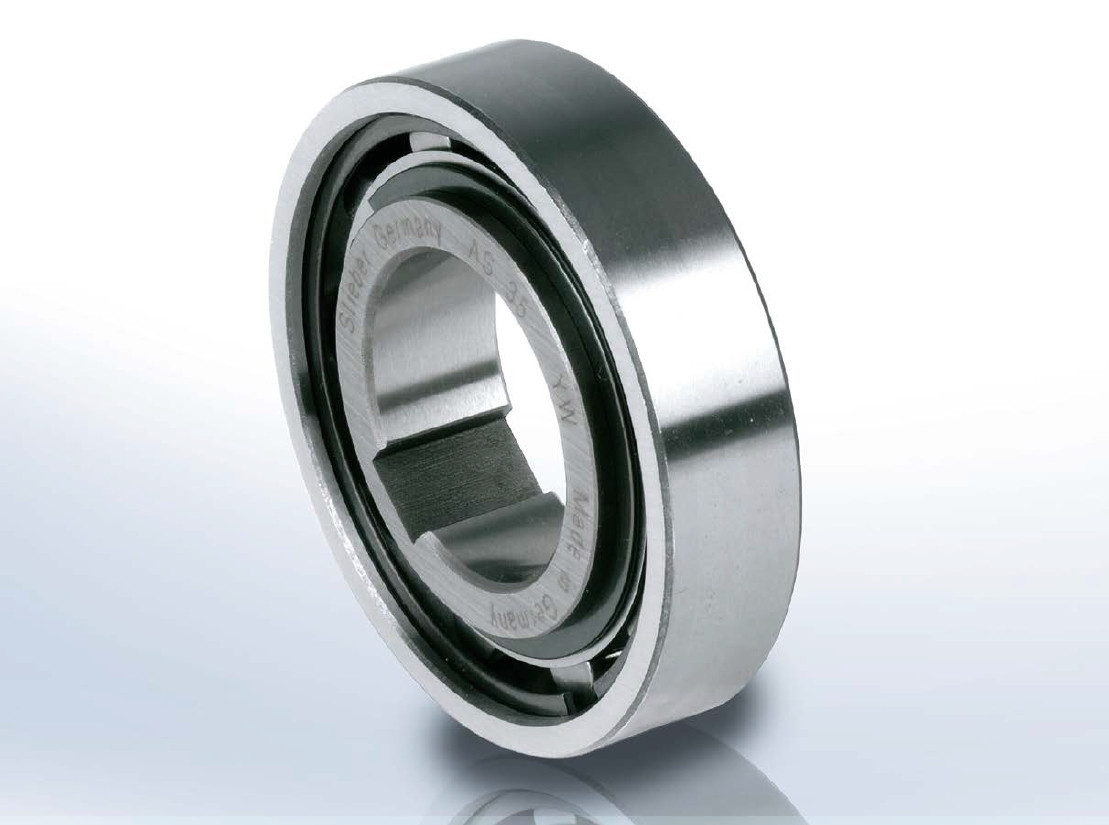

Обгонная муфта AS10 / US10 / TSS10

Модель AS являє собою бесподшипниковую муфту роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Крім того, при установці повинні бути забезпечені змащування та ущільнення муфти. Номінальний зовнішній діаметр той же, що у шарикопідшипників серії 63...

Типовим варіантом є установка муфти даного типу разом з підшипником в межах однакових монтажних допусків.
Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання.
Зовнішнє кільце має позитивний допуск n6, що забезпечує посадку з натягом у корпус з допуском H7.
Додаткові бічні насічки на зовнішньому кільці призначені для передачі крутного моменту.
Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки. Данная конструкция допускает нарушение соосности внутреннего и внешнего колец в пределах ± S/2.

Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.

Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.
