- Код: AS60

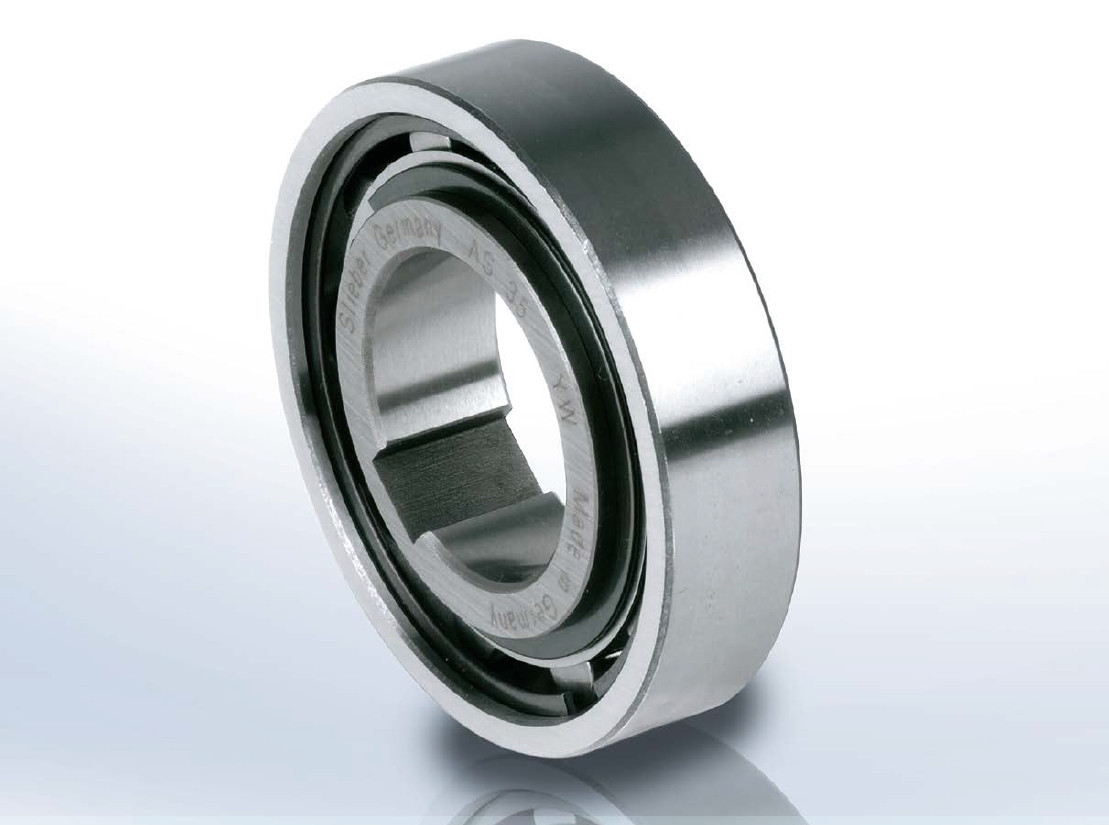

Обгонная муфта AS60 / US60 / TSS60
6 852 ₴
Показати оптові ціни- +380 (99) 351-68-04Vodafone (Viber/Whatsapp/Telegram)
- +380 (99) 351-68-81Vodafone (Viber/Whatsapp/Telegram)
- +380 (96) 493-02-37Kievstar (Viber/Whatsapp/Telegram)
Типовим варіантом є установка муфти даного типу разом з підшипником в межах однакових монтажних допусків.
Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання.
Зовнішнє кільце має позитивний допуск n6, що забезпечує посадку з натягом у корпус з допуском H7.
Додаткові бічні насічки на зовнішньому кільці призначені для передачі крутного моменту.
Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки. Данная конструкция допускает нарушение соосности внутреннего и внешнего колец в пределах ± S/2.
Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.
Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.
Основні атрибути | |
---|---|
Країна виробник | Китай |
Користувацькі характеристики | |
Внутрішній діаметр | 60 мм |
Висота шпон.паза | 7.5 мм |
Діаметр D5 | 100 мм |
Максимальний крутний момент | 1016 Нм |
Маса | 0.81 кг |
Момент опору | 26 Нсм |
Зовнішній діаметр | 110 мм |
Номінальний крутний момент | 508 Нм |
Гранична швидкість обертання зовнішніх. обойма | 1100 об/хв |
Гранична швидкість обертання внутр. обойма | 700 об/хв |
Ширина | 22 мм |
Ширина шпон.паза | 20 мм |
