- Код: NF25

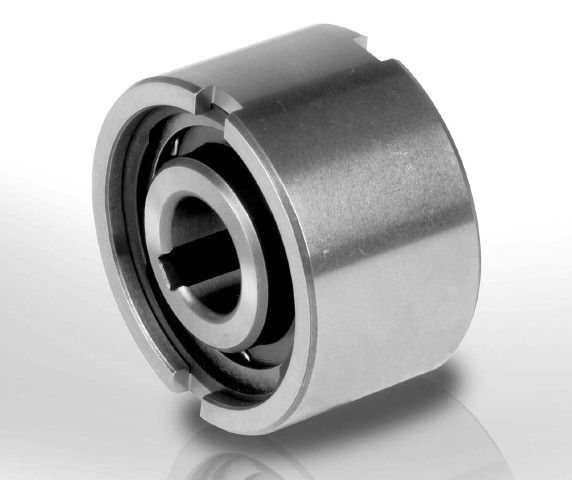

Обгінна муфта NF25 / UF25 / FN25
7 766 ₴
Показати оптові ціни- +380 (99) 351-68-81Vodafone (Viber/Whatsapp/Telegram)
- +380 (96) 493-02-37Kievstar (Viber/Whatsapp/Telegram)
Моделі NF являють собою бесподшипниковые обгінні муфти роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Мастило і герметики так само наносяться при установці.
Змащуються, як правило, маслом. Номінальний зовнішній діаметр дорівнює розміру стандартного кулькового підшипника. При типовій компонуванні установку виконують поряд з підшипником з допусками, рівними допусків для корпусу. Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання. Зовнішнє кільце має плюсовий допуск n6 для забезпечення посадка з натягом у корпус H7. На зовнішньому кільці передбачені додаткові бічні насічки для передачі позитивного крутного моменту.
Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки.
Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.
Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.
Основні атрибути | |
---|---|
Країна виробник | Китай |
Користувацькі характеристики | |
Внутрішній діаметр | 25 мм |
Висота шпон.паза | 4 мм |
Діаметр Dn6 | 80 мм |
Максимальний крутний момент | 500 Нм |
Маса | 1.1 кг |
Зовнішній діаметр | 80 мм |
Номінальний крутний момент | 250 Нм |
Гранична швидкість обертання зовнішніх. обойма | 2600 об/хв |
Гранична швидкість обертання внутр. обойма | 2200 об/хв |
Ширина | 40 мм |
Ширина шпон.паза | 9 мм |
- Ціна: 7 766 ₴
- Спосіб упаковки: Заводская упаковка - стрейч и картонная коробка, при большой партии-деревянная коробка или обрешетка.
