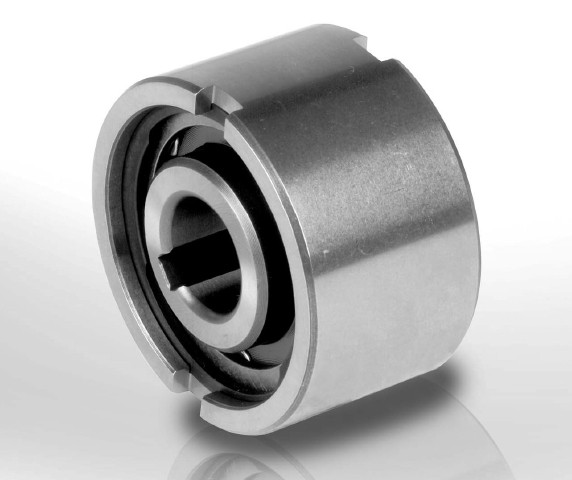

Обгінна муфта NF30 / UF30 / FN30

Моделі NF являють собою бесподшипниковые обгінні муфти роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Мастило і герметики так само наносяться при установці.

Змащуються, як правило, маслом. Номінальний зовнішній діаметр дорівнює розміру стандартного кулькового підшипника. При типовій компонуванні установку виконують поряд з підшипником з допусками, рівними допусків для корпусу. Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання. Зовнішнє кільце має плюсовий допуск n6 для забезпечення посадка з натягом у корпус H7. На зовнішньому кільці передбачені додаткові бічні насічки для передачі позитивного крутного моменту.

Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки.

Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.
