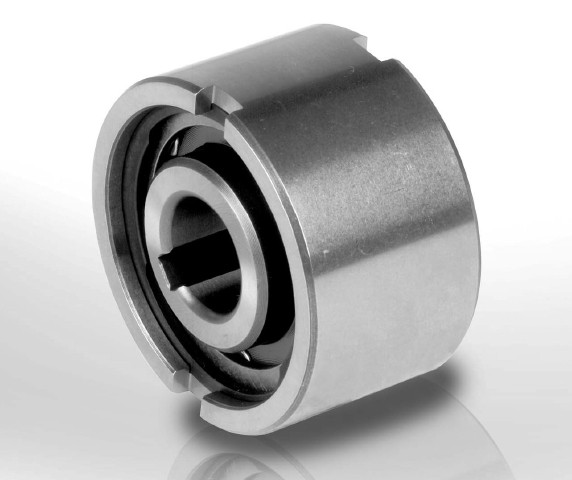

Обгінна муфта  NF50 / UF50 / FN50
Під замовленняОбгінна муфта NF50 / UF50 / FN50
20 699
+380 (99) 351-68-04
Vodafone (Viber/Whatsapp/Telegram)
  • +380 (99) 351-68-81
    Vodafone (Viber/Whatsapp/Telegram)
  • +380 (96) 493-02-37
    Kievstar (Viber/Whatsapp/Telegram)
Опис
Характеристики
Інформація для замовлення

Моделі NF являють собою бесподшипниковые обгінні муфти роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Мастило і герметики так само наносяться при установці.

Змащуються, як правило, маслом. Номінальний зовнішній діаметр дорівнює розміру стандартного кулькового підшипника. При типовій компонуванні установку виконують поряд з підшипником з допусками, рівними допусків для корпусу. Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання. Зовнішнє кільце має плюсовий допуск n6 для забезпечення посадка з натягом у корпус H7. На зовнішньому кільці передбачені додаткові бічні насічки для передачі позитивного крутного моменту.

Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки.

Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.

Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.

Основні атрибути
Країна виробникКитай
Користувацькі характеристики
Внутрішній діаметр50 мм
Висота шпон.паза8.5 мм
Діаметр Dn6130 мм
Максимальний крутний момент4750 Нм
Маса5.4 кг
Зовнішній діаметр130 мм
Номінальний крутний момент2375 Нм
Гранична швидкість обертання зовнішніх. обойма1300 об/хв
Гранична швидкість обертання внутр. обойма850 об/хв
Ширина80 мм
Ширина шпон.паза17 мм
  • Ціна: 20 699
  • Спосіб упаковки: Заводская упаковка - стрейч и картонная коробка, при большой партии-деревянная коробка или обрешетка.
