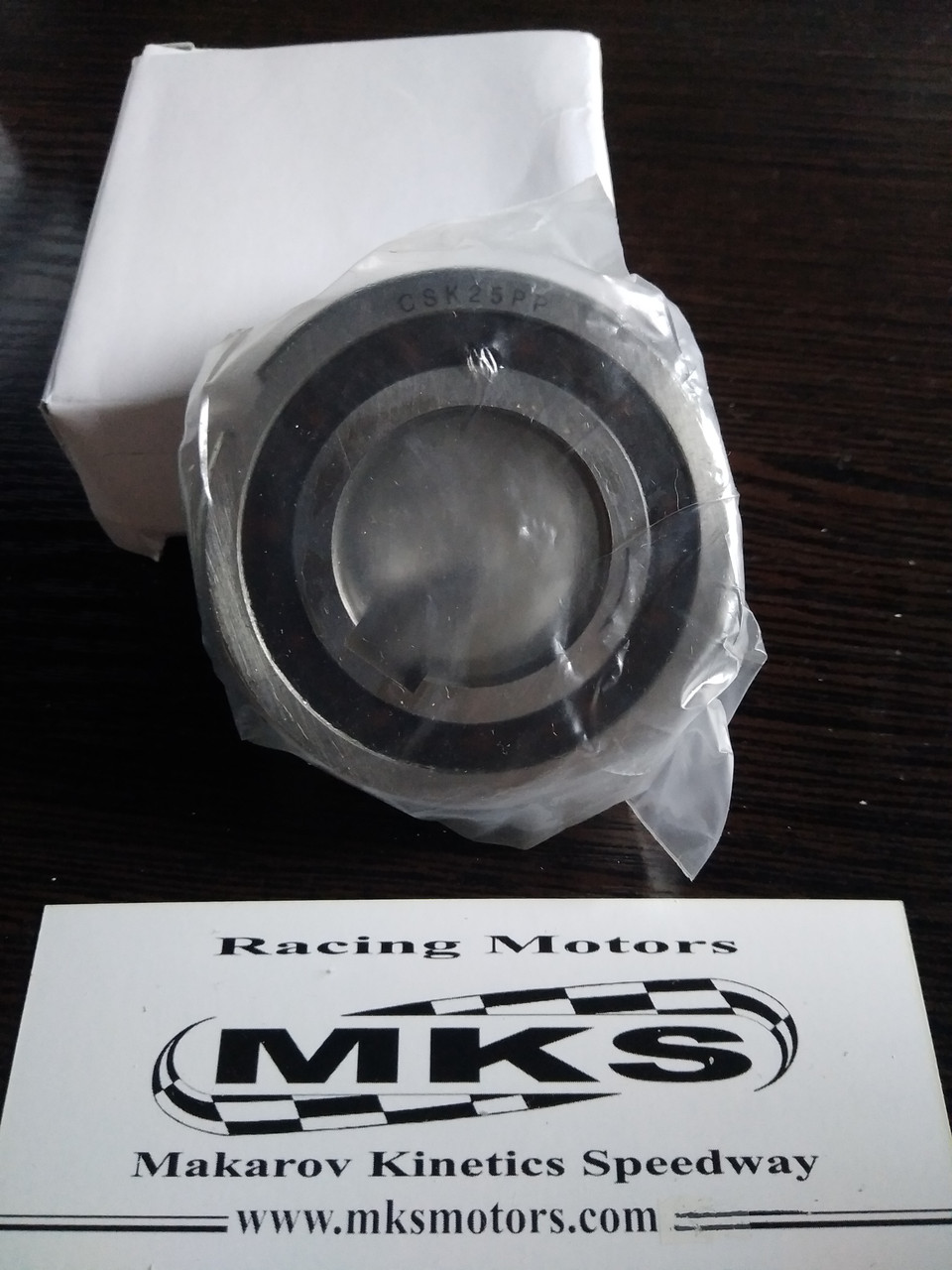

Обгонная муфта CSK25 (2RS) (P) (PP) (P-2RS) (PP-2RS) / UK25 / BB25

Економічні муфти загального призначення для легких умов застосування. Змащуються консистентним мастилом, що не вимагають технічного обслуговування. Установка на вал і в корпус із застосуванням шпонок або без них.
Тип: з підшипниковою опорою

CSK Модель являє собою обгонную муфту ексцентрикового типу об'єднану
з шарикопідшипником серії 62 (крім типорозмірів 8 і 40).
Вона спирається на підшипник, що поставляється в змащеному вигляді з використанням консистентного мастила і захищена від проникнення частинок пилу розміром понад 0,3 мм. Рекомендується використовувати додаткові ущільнення типу «nylos», особливо у випадках, коли робоча температура перевищує 50°C. Крім того, можна використовувати змазування зануренням у масляну ванну.
Передача крутного моменту забезпечується посадкою з натягом муфти міцний сталевий корпус з допуском N6 і на вал з допуском n6. З цієї причини початковий радіальний зазор підшипника приймається як C5.
Муфта CSK..2RS на 5 мм ширше, але вона оснащена манжетными ущільненнями для забезпечення стійкості до впливу бризок.
В дополнение к конструкции основной модели CSK тип CSK..P оснащен шпоночным пазом на внутреннем кольце. Это позволяет устанавливать данную муфту на вал с использованием шпоночного соединения с допуском k6. Внешнее кольцо следует устанавливать с посадкой с натягом в жесткий стальной корпус с допуском N6.
Муфта CSK..PP имеет шпоночный паз и на внутреннем, и на внешнем кольце. Рекомендуемые установочные допуски: h6 на валу и H6 в жестком корпусе.


Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.
