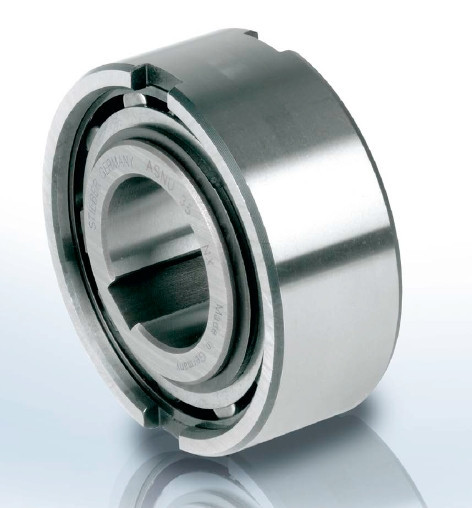

Обгонная муфта ASNU17 / USNU17 / TFS17

Модель ASNU являє собою бесподшипниковую муфту роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Крім того, при установці повинні бути забезпечені змащування та ущільнення муфти. Номінальний зовнішній діаметр той же, що у шарикопідшипників серії 63...

Типовим варіантом є установка муфти даного типу разом з підшипником в межах однакових монтажних допусків.
Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання.
Зовнішнє кільце має позитивний допуск n6, що забезпечує посадку з натягом у корпус з допуском H7.
Додаткові бічні насічки на зовнішньому кільці призначені для передачі крутного моменту.
Якщо корпус має допуск K6, використовувати насічки немає необхідності, однак корпус повинен бути досить міцним, щоб не розширюватися після складання. Дана конструкція допускає порушення співвісності внутрішнього і зовнішнього кілець в межах ± S/2.

Допустимі допуски на биття при монтажі неавтономних роликових обгонных муфт AA, AE, AS, ASNU, KI і NF (див. таблицю ). Для того щоб дотримати ці межі, поруч з обгінною муфтою слід встановлювати кулькові підшипники зі стандартним зазором.

Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.
