Обгонная муфта ASNU30 / USNU30 / TFS30

2 783

Показати оптові ціни
+380964930237
  • +380 (99) 351-68-04
    Vodafone (Viber/Whatsapp/Telegram)
  • +380 (99) 351-68-81
    Vodafone (Viber/Whatsapp/Telegram)
  • +380 (96) 493-02-37
    Kievstar (Viber/Whatsapp/Telegram)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

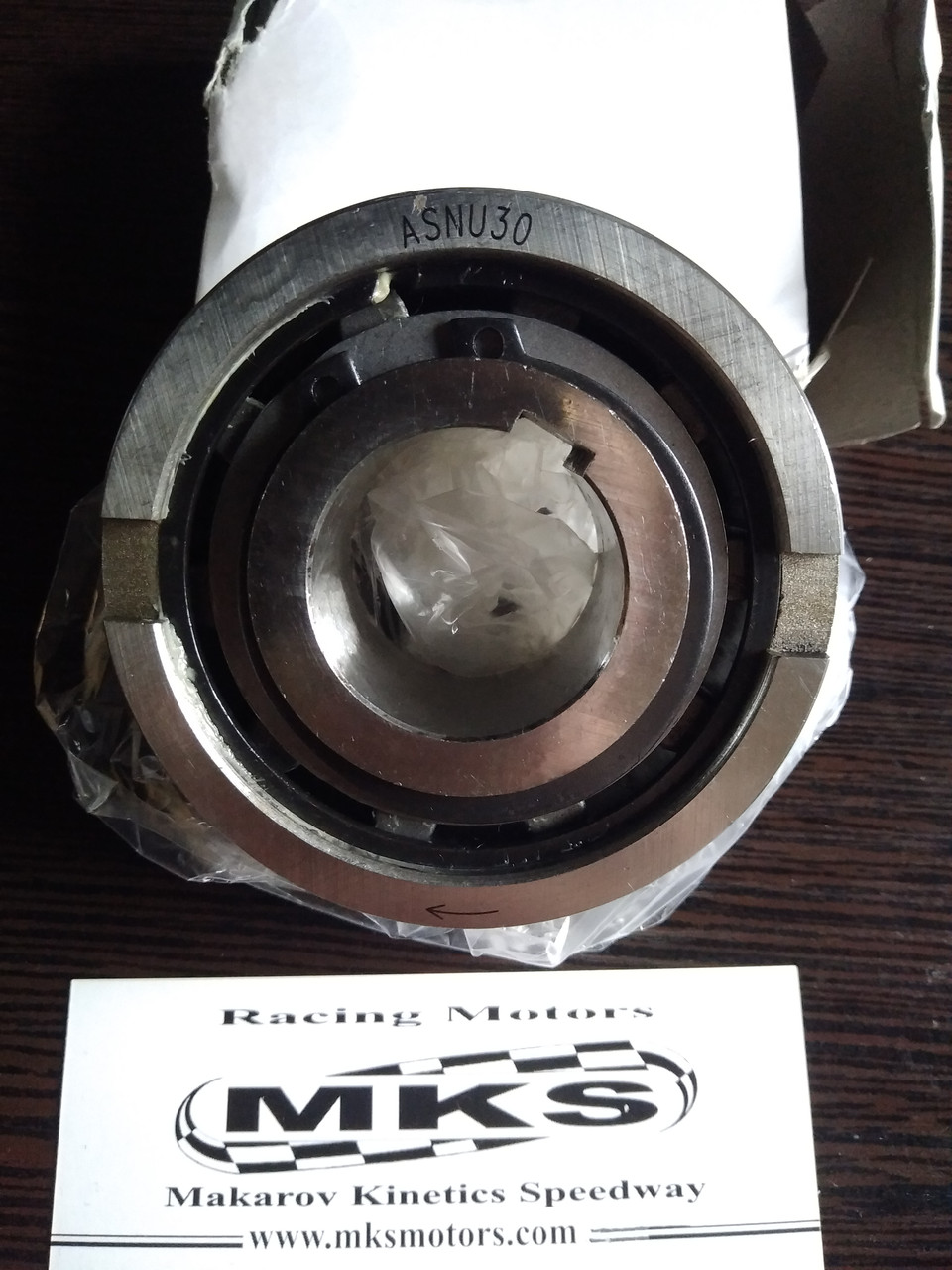

Обгонная муфта ASNU30 / USNU30 / TFS30
В наявностіОбгонная муфта ASNU30 / USNU30 / TFS30
2 783
+380964930237
  • +380 (99) 351-68-04
    Vodafone (Viber/Whatsapp/Telegram)
  • +380 (99) 351-68-81
    Vodafone (Viber/Whatsapp/Telegram)
  • +380 (96) 493-02-37
    Kievstar (Viber/Whatsapp/Telegram)
Опис
Характеристики
Інформація для замовлення



Модель ASNU являє собою бесподшипниковую муфту роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Крім того, при установці повинні бути забезпечені змащування та ущільнення муфти. Номінальний зовнішній діаметр той же, що у шарикопідшипників серії 63...

Типовим варіантом є установка муфти даного типу разом з підшипником в межах однакових монтажних допусків.
Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання.
Зовнішнє кільце має позитивний допуск n6, що забезпечує посадку з натягом у корпус з допуском H7.
Додаткові бічні насічки на зовнішньому кільці призначені для передачі крутного моменту.
Якщо корпус має допуск K6, використовувати насічки немає необхідності, однак корпус повинен бути досить міцним, щоб не розширюватися після складання. Дана конструкція допускає порушення співвісності внутрішнього і зовнішнього кілець в межах ± S/2.

Допустимі допуски на биття при монтажі неавтономних роликових обгонных муфт AA, AE, AS, ASNU, KI і NF (див. таблицю ). Для того щоб дотримати ці межі, поруч з обгінною муфтою слід встановлювати кулькові підшипники зі стандартним зазором.

Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.

Основні атрибути
Країна виробникКитай
Користувальницькі характеристики
Висота шпон.паза2.5 мм
Діаметр D560 мм
Максимальний крутний момент510 Нм
Момент опору14 Нсм
Номінальний крутний момент255 Нм
Гранична швидкість обертання зовнішніх. обойма2200 об/хв
Гранична швидкість обертання внутр. обойма1400 об/хв
Ширина27 мм
Ширина шпон.паза10 мм
Маса0.54 кг
  • Ціна: 2 783
  • Спосіб упаковки: Заводська упаковка - стрейч і картонна коробка, при великій партії-дерев'яна коробка або обрешітка.
