- Код: ASNU60

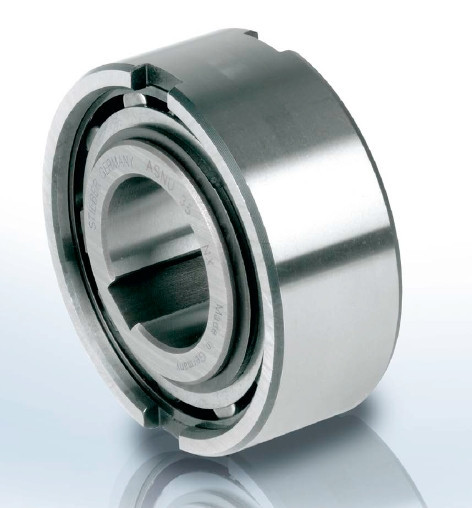

Обгонная муфта ASNU60 / USNU60 / TFS60
11 979 ₴
Показати оптові ціни- +380 (99) 351-68-04Vodafone (Viber/Whatsapp/Telegram)
- +380 (99) 351-68-81Vodafone (Viber/Whatsapp/Telegram)
- +380 (96) 493-02-37Kievstar (Viber/Whatsapp/Telegram)
Модель ASNU являє собою бесподшипниковую муфту роликового типу. Для сприйняття осьових і радіальних навантажень потрібна установка підшипників. Крім того, при установці повинні бути забезпечені змащування та ущільнення муфти. Номінальний зовнішній діаметр той же, що у шарикопідшипників серії 63...
Типовим варіантом є установка муфти даного типу разом з підшипником в межах однакових монтажних допусків.
Внутрішнє кільце встановлюється на вал за допомогою шпоночного з'єднання.
Зовнішнє кільце має позитивний допуск n6, що забезпечує посадку з натягом у корпус з допуском H7.
Додаткові бічні насічки на зовнішньому кільці призначені для передачі крутного моменту.
Если корпус имеет допуск K6, использовать насечки нет необходимости, однако корпус должен быть достаточно прочным, чтобы не расширяться после сборки. Данная конструкция допускает нарушение соосности внутреннего и внешнего колец в пределах ± S/2.
Допустимые допуски на биение при монтаже неавтономных роликовых обгонных муфт AA, AE, AS, ASNU, KI и NF (см. таблицу ). Для того чтобы соблюсти эти пределы, рядом с обгонной муфтой следует устанавливать шариковые подшипники со стандартным зазором.
Если Вы не нашли подходящую муфту, пожалуйста свяжитесь с нами и мы подберем для Вас подходящее решение.
Основні атрибути | |
---|---|
Країна виробник | Китай |
Користувацькі характеристики | |
Висота шпон.паза | 5.5 мм |
Діаметр D5 | 110 мм |
Максимальний крутний момент | 3650 Нм |
Маса | 2.77 кг |
Момент опору | 110 Нсм |
Номінальний крутний момент | 1825 Нм |
Гранична швидкість обертання зовнішніх. обойма | 1050 об/хв |
Гранична швидкість обертання внутр. обойма | 750 об/хв |
Ширина | 46 мм |
Ширина шпон.паза | 18 мм |
- Ціна: 11 979 ₴
- Спосіб упаковки: Заводська упаковка - стрейч і картонна коробка, при великій партії-дерев'яна коробка або обрешітка.
