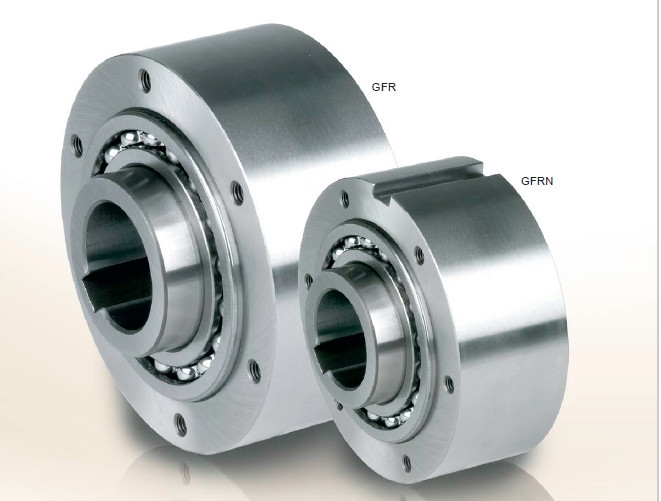

Обгонная муфта GFR100 ( GFRN ) / GL100 / MZEU100

Моделі GFR, GFRN являють собою обгінні муфти роликового типу. Ці пристрої є частиною модульної системи. Їх конструкція передбачає два опорних підшипника серії 160 і вимагає змазування маслом. Вироби можна використовувати в конструкціях, в яких передбачена можливість герметизації і змащення маслом. Підшипники не повинні піддаватися осьовому навантаженні.

Як правило, моделі GFR і GFRN можуть комплектуватися стандартними вставками серії F ( F..F..) , які призначені для передачі крутного моменту, забезпечують подачу масла і герметизацію. Зазвичай встановлюють попарно. Зовнішнє кільце моделі GFR плоске, що забезпечує встановлення і центрування будь-якого компонента з допуском посадки H7.

У цьому випадку крутний момент передається болтами у вставці. Моделі GFR і GFRN ідентичні, за винятком того, що у моделі GFRN на зовнішньому діаметрі є шпонковий паз для передачі крутного моменту. Два паперових ущільнення, призначених для установки між зовнішнім кільцем і накладними пластинами, входять в комплект поставки кожного виробу.

Повні характеристики вказані в таблиці.

Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.
