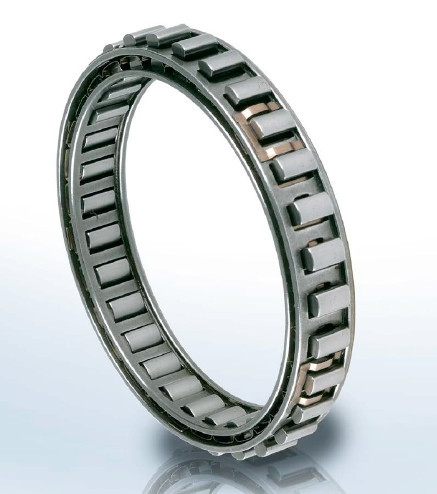

Обгонная муфта DC5476A / GP5476A

Модель DC являє собою обгонную муфту ексцентрикового типу без внутрішнього і зовнішнього кільця( дані кільця можуть бути замовлені або виготовлені вами самостійно). Муфта встановлюється в конструкцію з кілець і підшипниками для осьової і радіальної навантаження. Муфта змащується і герметизується.

Запрещается превышать допуск для кулачка. Внутреннее и внешнее кольца должны иметь минимальную ширину «е» без канавки, чтобы обеспечить нормальную работу обгонной муфты.

С другой стороны, кольца для валов или корпусов из закаленной стали могут быть сделаны согласно спецификациям, представленным ниже. Твердость HRC обработанной поверхности должна быть в пределах от 60 до 62 до глубины не менее 0,6 мм.

Твердость HRС центральной части должна быть в пределах от 35 до 45 Шероховатость поверхности не должна превышать 22 CLA. Максимальная конусность между кольцами: 0,007 мм на 25 мм ширины.

У характеристиці муфти наведено основні значення, будь ласка керуйтеся таблицею.
Тут же ви можете знайти зовнішні і внутрішні кільця - вартість виготовлення уточнюється окремо від вартості муфт.

Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.
