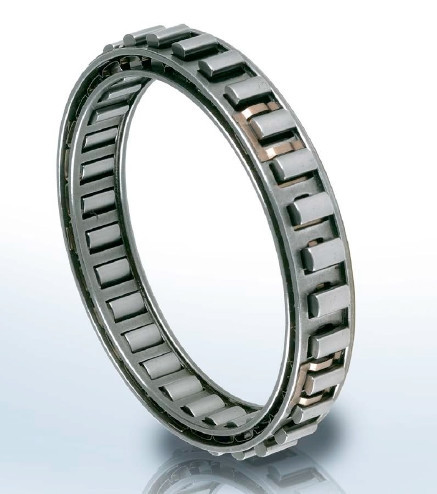

Обгонная муфта DC5476B(4C) / GP5476B(4C)

Модель DC являє собою обгонную муфту ексцентрикового типу без внутрішнього і зовнішнього кільця( дані кільця можуть бути замовлені або виготовлені вами самостійно). Муфта встановлюється в конструкцію з кілець і підшипниками для осьової і радіальної навантаження. Муфта змащується і герметизується.

Забороняється перевищувати допуск для кулачка. Внутрішнє і зовнішнє кільця повинні мати мінімальну ширину «е» без канавки, щоб забезпечити нормальну роботу обгінної муфти.

З іншого боку, кільця для валів або корпусів із загартованої сталі можуть бути зроблені згідно специфікаціям, представленим нижче. Твердість HRC обробленої поверхні повинна бути в межах від 60 до 62 до глибини не менше 0,6 мм.

Твердість HRC центральній частині повинна бути в межах від 35 до 45 Шорсткість поверхні не повинна перевищувати 22 CLA. Максимальна конусність між кільцями: 0,007 мм на 25 мм ширини.

У характеристиці муфти наведено основні значення, будь ласка керуйтеся таблицею.
Тут же ви можете знайти зовнішні і внутрішні кільця - вартість виготовлення уточнюється окремо від вартості муфт.

Якщо Ви не знайшли підходящу муфту, будь ласка зв'яжіться з нами і ми підберемо для Вас оптимальне рішення.
